企業信息化架構

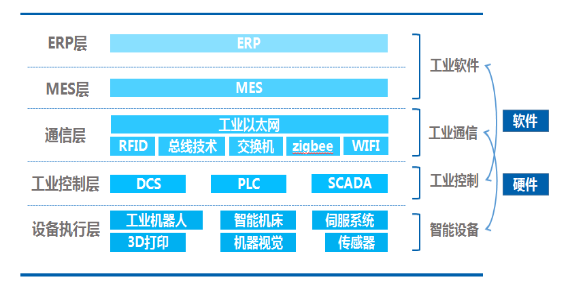

基于制造企業的三個管理平臺規劃，其信息化系統整體架構規劃如下：

基于整體信息化架構規劃，實現的網絡拓撲架構如下：

針對具體一個工廠或制造車間的網絡拓撲架構如下：

MES整體規劃

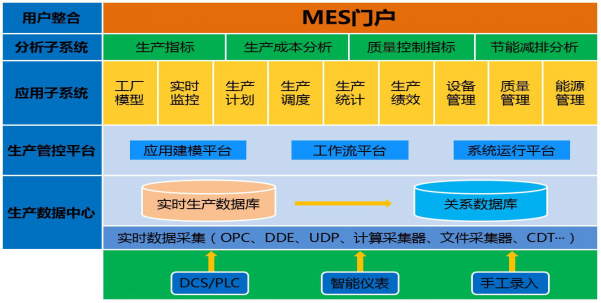

MES生產執行系統自上向下分為五個層次：用戶整合層、分析系統層、應用子系統層、生產管控平臺層和數據中心層。如下圖所示：

n 系統層次結構說明

l 用戶整合層：通過統一的門戶，采用靈活嚴格的權限設置，使企業內外的用戶都能在這個平臺上進行業務操作，實現全面的協作。

l 分析系統層：整合企業的所有有效信息，為管理層提供決策支持。

l 應用子系統層：基于 SOA 模式的標準應用模塊組成，可根據企業需求靈活配置。

l 生產管控平臺層：由應用建模平臺、工作流平臺、系統運行平臺組成，是整個系統的核心組成部分和運行基礎，該平臺具有開放性和可擴展性，能滿足企業不斷擴展的業務需求。

l 生產數據中心層：由數據采集總線、實時數據庫、分析數據庫、數據訪問服務組成。

n 基于SOA的先進技術平臺

l 平臺化：基于SOA的平臺化設計，集應用建模系統、工作流系統、實時數據系統、系統運行于一體。

l 靈活性：提供靈活的“隨需應變”策略，支持業務規則和界面的靈活配置，支持工藝流程的靈活定義，可根據業務需求變化快速重構系統。

l 先進性：采用最先進的軟件技術，利用BS+CS應用模式，包括SOA技術、WEB技術、XML技術、中間件技術、軟件組件技術等。

l 安全性：充分保證控制系統的安全性。

l 可靠性：合理的系統架構設計，保證系統平臺的可靠性達到99.99%。

l 開放性：向下與DCS、PLC、SCADA等過程控制系統集成，向上與ERP、CRM和SCM等應用系統集成。

l 分布式：支持分布式應用部署和分布式數據管理，支持負載平衡，滿足集團化企業的管理需求。

l 國際化：支持多語言靈活切換。

l 易用性：界面友好、風格統一，操作簡單方便。

n 適合聯宜電機的先進生產管理系統

l 以生產為核心管理思想

l 以最人性化操作為目標

l 以生產過程實時信息為基礎

l 貫通計劃層/執行層/控制層的管控一體化

l 實現物流、信息流和資金流的三流合一

l 支持集團化管理模式
